A iluminação de fundo do interruptor de membrana significa que o teclado pode ter luz através dele.
símbolos etc. podem ser retroiluminados. There will be a light source from the backside of the keypad to light the graphic overlay and provide the signal information to users or when the product used in the night or dark environment it can light the graphic and make the users or workers make buttons press operation correctly and avoid any wrong operations.

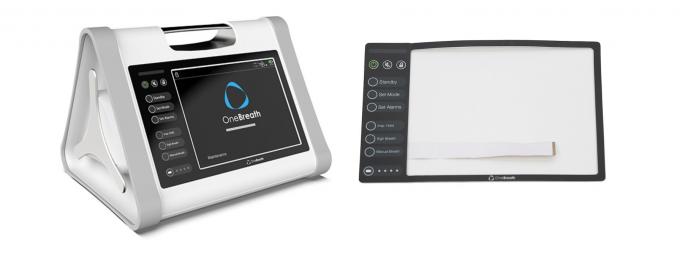

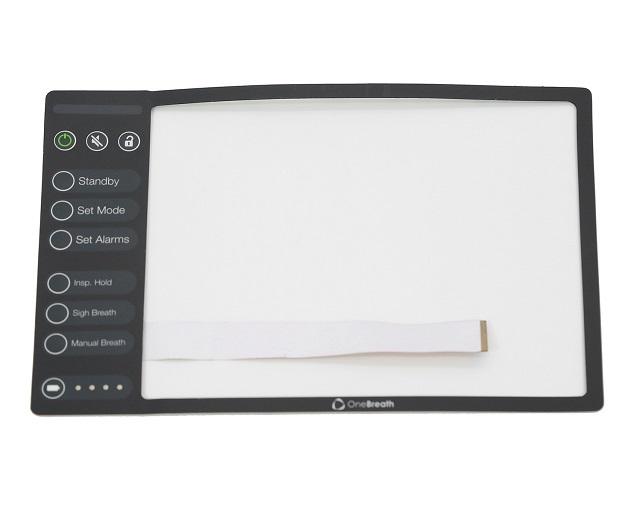

Ventilador OneBreath LGF Comutadores de membrana de retroiluminação LTMS0178:
LTMS0178 O interruptor de membrana de iluminação de fundo LGF foi concebido para:OneBreathventiladores;
Conformidade com os requisitos Rohs e Reach;
Iluminação de fundo: tecnologia de iluminação de fundo LGF;
Capa de circuito FPC de polimédio;

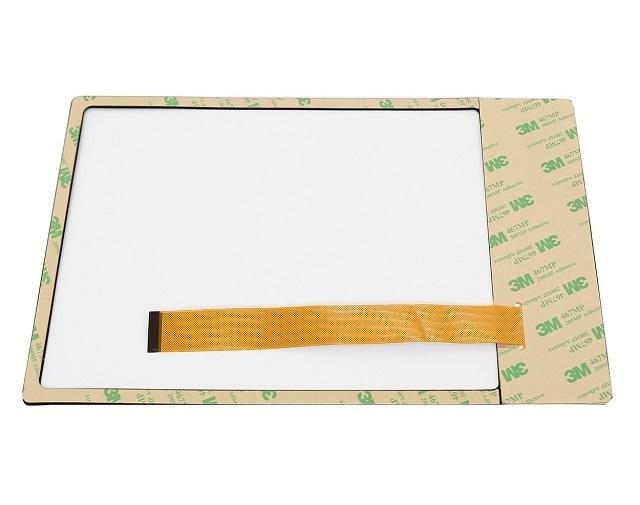

Matérias-primas: Poliéster Autotex, adesivos 3M467;
Botões: redondos em relevo com cúpulas metálicas táteis;
Vida útil dos botões: mais de 1 milhão de vezes;
Características e vantagens dos interruptores de membrana de retroiluminação LGF da LuphiTouch:
Preços competitivos;
Alta qualidade e fiabilidade;
Trabalhadores qualificados com uma vasta experiência;
Iluminação de fundo LGF e superfície de fácil limpeza;
Impressão em serigrafia multicolor sobre a superfície superior;
Suporte à impressão digital ((com gradiente de cores);
Fornecimento de serviços de projeto de engenharia;
100% de inspecção completa da aparência e teste de funções;
Aceitar ordens de enquadramento;
A solução de retroiluminação LGF é a tecnologia de retroiluminação atual mais popular.Ele ainda precisa dos LEDs montados na camada do circuito para produzir a fonte de luzPara este teclado de retroiluminação, ele pode economizar a quantidade de LEDs e também pode obter um efeito de retroiluminação uniforme com menos LEDs.Mas desta forma, a dificuldade é ajustar os pontos de refração na camada LGF. Ajustar a direção dos pontos, densidade, posição, etc. E suas taxas de ferramenta também não é barato.
>Guang Dong Backlighting Membrane Switches da ChinaLuphiTouchTouch Switch Single Chip DevelopmentDesenho razoável
| Ponto |
Descrição |
Capacidades técnicas |
||
| 1 |
Tamanho máximo |
1200 mm x 1000 mm |
||
| 2 |
Material de revestimento |
PET: Autótipo (Autotex F150, F200, F280, V150, V200, V280, Autoflex EBG130, EBG180, EBG250, EBA130, EBA180, EBA250) Autotex: XEV150, XEF200; Autostat CT3, CT4, CT5, CT7 DuPont etc. PC: GE LEXAN--8010 8B35 8B35F HP92S HP40 FR700 FR60 |
||
3 |
Espaçador |
3M Adesivo, NITTO, TESA, SONY, SEKISUI, Adesivo doméstico |
||
| 4 |
Adesivo para costas |
3M (principalmente), Outros (pouco) |
||
| 5 |
Paste de prata |
CHANGSUNG: CSP-3163, CSP-3352, CSP-5150; ACHESON: ED 725A ((6S-61), ED 427SS, ED 479SS, ED 976SS HV; FUJIKURA e OTTI |
||
6 |
Tinta a óleo |
Seiko, JUJO, DUBUIT, PROELL, NORCOTE UV |
||
| 7 |
Paste de carbono |
FUJIKURA, ACHESON ED 581SS, OTTI |
||
| 8 |
6 camadas Cúpula de metal Tipo de membrana Estrutura do interruptor |
Superposição + espaçador + retenedor de cúpula + espaçador + camada de circuito + adesivo traseiro |
||
| 9 |
4 camadas Polydome Tipo Estrutura de interruptor de membrana |
Superposição + Espaçador + Circuito + Adesivo traseiro |
||
| 10 |
Resistência ao contacto |
0.5-10Ω |
||
| 11 |
Resistência ao isolamento |
≥ 10MΩ (100VDC) |
||
| 12 |
Material de base Voltagem durável |
≤ 2000V DC |
||
| 13 |
Tempo de rebentamento |
≤ 5 ms |
||
| 14 |
Corrente de trabalho |
≤ 100 mA |
||
| 15 |
Tensão de funcionamento |
≤ 50VDC |
||
| 16 |
A vida |
≥ 1,000Mil vezes. |
||
| 17 |
As principais viagens |
Tipo plano: 0,05 mm-0,5 mm, Tipo tátil: 0,1-1,5 mm |
||
| 18 |
Temperatura de funcionamento |
-40oC-+80oC |
||
| 19 |
Força de accionamento |
20 a 550 g |
||
| 20 |
Condição de armazenamento |
Temperatura: -40oC~+85oC, Umidade: ≤98% RH |
||
| 21 |
Característica flexível da cauda do circuito PET |
180° em qualquer ângulo |
||
LuphiTouch, um fabricante profissional OEM de produtos de sub-conjunto de interface de utilizador.
A Dongguan Luphi Electronics Technology Co., Ltd. (marcada como LuphiTouch) foi fundada em 2008. O Aeroporto de Shenzhen é apenas cerca de 30 minutos e o Aeroporto de Guangzhou Baiyun é apenas cerca de 1 hora.A LuphiTouch é uma empresa de alta tecnologia para montagens de interfaces homem-máquina.
Os nossos principais negócios e produtos incluem a concepção e fabricação de vários tipos de interruptores de membrana, teclados de membrana, sobreposições gráficas, circuitos de membrana,teclados de membrana de retroiluminação, como os interruptores de membrana de retroiluminação LED, interruptores de membrana de iluminação de fundo EL, interruptores de membrana de iluminação de fundo LGF, interruptores de membrana capacitiva, circuitos de detecção capacitiva, sensores tácteis impressos, painéis de fontes e placas de nomes capacitivos,etiquetas, PCBA, protótipo para metal de volume médio + plástico + eletrônicos projetos de montagem chave na mão.
Certificado ISO9001, ISO13485, ISO14001, ISO45001!
A Luphi Electronics tem muitos pontos fortes - usamos matérias-primas importadas de alta qualidade e temos uma equipe de trabalhadores habilidosos, bem como equipamentos modernos de produção e teste,A nossa instalação é certificada com ISO 9001, ISO13485, ISO14001, ISO14001, ISO45001 em matéria de saúde e segurança, e as zonas de produção estão equipadas com salas limpas de classe 10000 e 1000.Os nossos produtos obtêm certificados de qualidade para os principais mercados, como a Europa, a América do Norte e a Austrália.
